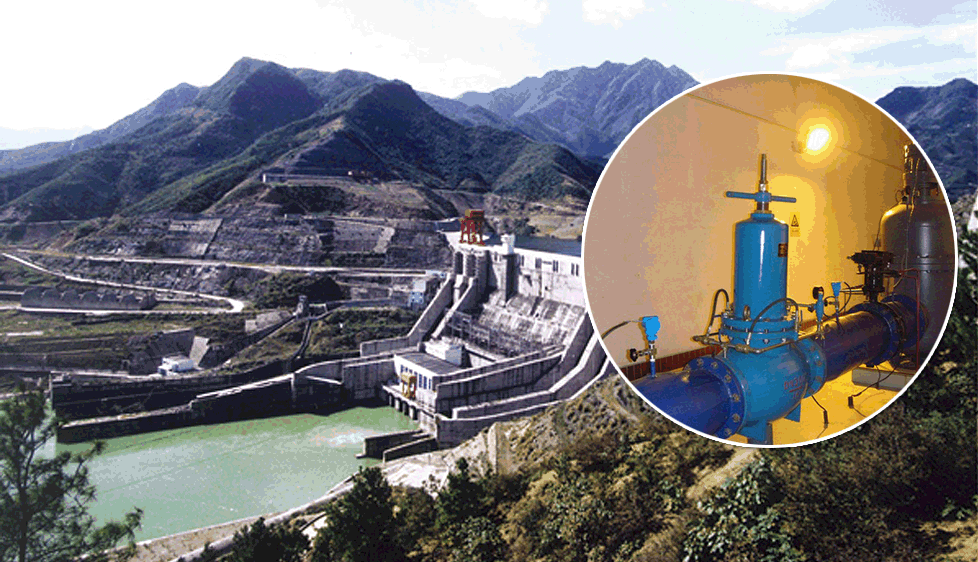

寶珠寺電站（廣元）

總裝機容量：175MW*4

主供水、壩前取水；生活，消防供水；機組主軸密封

水頭：68.5m-103m

主要減壓設備：

ZJY46H-16C DN300

ZJY46H-16C DN400

ZJY46H-16C DN80

產品型號：②雙反饋、可反沖排污型

運行起始時間：1996（一級減壓）

電站概況：

寶珠寺水電站位于中國四川省廣元市、嘉陵江支流白龍江下游，距昭化18km。混凝土重力壩，大壩高132m。校核水位時水庫總庫容25.5億m3，水電站裝機容量70萬kW，保證出力16萬kW，多年平均發電量22.78億kW·h。工程以發電為主，兼有防洪、灌溉效益，灌溉面積可達15.5萬hm2。1984年復工，1996年第一臺機組發電，1998年竣工。

主要建筑物有攔河壩、水電站廠房、過木道、工業取水設施及預留的灌溉引水口。

攔河壩為混凝土重力壩，壩頂高程595m，壩頂全長524.48m。大壩共分為27個壩段，1號-9號為右岸擋水壩段，10號-22號為廠房壩段和其左右側的泄洪壩段，23號-27號為左岸擋水壩段。

壩址控制流域面積28428平方公里。壩址多年平均流量335立方米/秒，年徑流量105億立方米。壩址下游三磊壩水文站實測大流量8960立方米/秒，實測小流量85立方米/秒；調查歷史大流量18600立方米/秒。多年平均輸沙量2160萬t，多年平均含沙量2．04kg/立方米。水庫兩岸山勢較高，山體雄厚，且庫底兩岸多為不透水巖層組成，地形封閉條件較好，不存在永久滲漏問題。壩址基巖為奧陶系砂巖及志留系頁巖。筑壩巖體主要為堅硬砂巖，濕抗壓強度186MPa。壩址主要工程地質問題是由層間泥化夾層和其他軟弱結構面組合切割而引起的巖體穩定問題；經過地勘工作，特別是河底平硐的揭示，認為左岸高邊坡及河床深層滑動問題通過一般工程措施是可以妥善解決的。壩址區地震基本烈度為6度。

當正常蓄水位588m時，水庫面積61．2平方公里，干流回水長度67km。水庫淹沒涉及四川的廣元和青川、陜西的寧強、甘肅的文縣等4個縣，主要淹沒損失在四川省，約占90%。水庫淹沒遷移標準，采用30年泥沙淤積水平，耕地征用標準采用5年一遇洪水，居民房屋標準采用20年一遇洪水，主要公路淹沒標準采用25年一遇洪水。按上述標準核定的淹沒實物指標：遷移人口29239人，其中農業人口26203人；淹沒耕地31222畝，其中水田、壩地22552畝；淹沒影響甘肅至四川公路70km，青川至昭化公路16km。

樞紐布置：

壩址基巖主要為鈣質粉砂巖，巖石抗壓強度較高，斷裂較為發育，條帶狀砂巖段，層間泥化夾層較為發育，樞紐由混凝土重力壩、泄水建筑物、引水發電建筑、工業取水口及灌溉取水口等組成。

混凝土重力壩壩頂高程595m，全長524.5m。泄水建筑物布置在廠房壩段兩側。左側有2個表孔和2個底孔，右側有2個中孔和2個底孔。表孔弧門尺寸15m×17.3m，堰頂高程571m。中孔弧門孔口尺寸13m×15m，進口底坎高程560m。底孔弧門孔口尺寸4m×8m，右側孔進口底坎高程510m，左側孔進口底坎高程530m。表孔僅在超過千年一遇洪水時啟用。各泄水建筑物均采用挑流消能方式。

寶珠寺水電站設計：

攔河壩為混凝土重力壩，壩頂高程595m，壩頂全524.48m。大壩共分為27個壩段，1號～10號為右岸擋水壩段，11號～21號為廠房壩段和其左右側的泄洪壩段，22號～27號為左岸擋水壩段。

泄水建筑物包括廠房左側2個表孔和2個底孔，廠房右側2個中孔和2個底孔。表孔堰頂高程572m，孔口尺寸16m×16.3m；中孔進口底坎高程560m，孔口尺寸13m×15m；底孔進口底坎高程

分別為530m(左)和510m(右)，尺寸為4m×8m。3層進水孔均裝設弧形閘門。表孔僅在超過千年一遇洪水時啟用。大下泄流量為16060立方米/秒。各泄水建筑物均采用挑流消能。

電站裝有4臺容量為17.5萬kW的混流式水輪發電機組，水輪機額定水頭84.4m，大水頭103m，小水頭68.5m，轉輪直徑5m，轉速136.4r/min。發電機為半傘式，額定電壓13.8kV，額定功率因數0.875。壩內壓力鋼管直徑7m。4臺250MVA三相變壓器，屋外高壓200kV開關站和副廠房布置在廠壩間。

右岸8號壩段預留有3條圓木傳遞機位置，初期只修建水庫內混凝土導墩的基礎部分。工業取水口設于右岸9號壩段內，取水口底板高程540m，大引用流量16立方米/秒。灌溉取水口預留在左岸25號壩段內，設計引用流量37立方米/秒，年引水量10億立方米。
